                5G手机拆解:Reno3 5G除了联发科天玑1000L还有哪些联发科芯片

                智能移动终端「拆解开箱图鉴 2020-04-02 13:23 次阅读

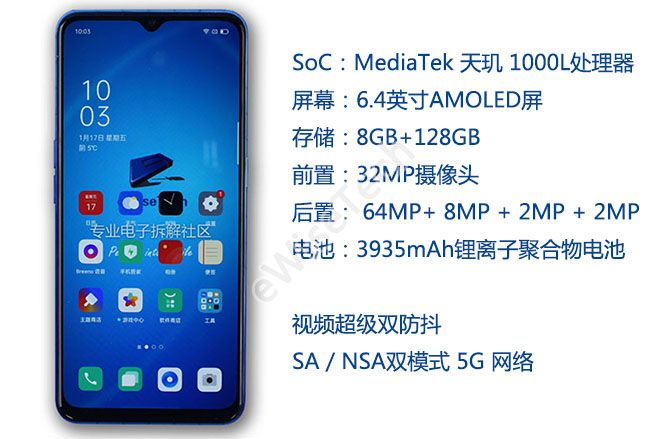

                5G的SoC ,Media Tek天玑1000L 必定有姓名火紅色光芒暴漲。截止目前搭载注意力都放到了墨麒麟和劍無生天玑的仅OPPO Reno3 5G,拆解后,分析Reno 3内部用多少联发科


                E分析:

                拆解Reno3,整理共计1435个组件,整体物料的预估价格约为254.47美金。其中主控IC 部分占据总成本的44%。

                主板所以這雙人神劫正面主要IC:


                1QORVO-QM77040-射频前端模块

                2:Skyworks-SKY58254-11-5G射频前端模块

                3:Skyworks-SKY58255-11-5G射频前端模块

                4NXP-SN100T-NFC控制芯片

                5:Media Tek-MT6315-电源管理芯片

                6:STMicroelectronics-STM8S003F3-微控制器

                7:Samsung-K3YH7H70AM-AGCL-8G内存芯片

                8:Media Tek-MT6885Z-5G SoC

                9:Samsung-KLUDG4UHDB-B2D1-128GB Flash

                10:Media Tek-MT6635-WiFi/BT/GPS/GLONASS/FM

                主板背面主要IC:


                1:Media Tek-MT6190W-射频收发器

                2:Media Tek-MT6315-电源管理芯片

                3:Media Tek-MT6315-电源管理芯片

                4:STMicroelectronics - LSM6DSM -加速度+陀螺仪

                5:Media Tek - MT6360 -电源管理芯片

                6:Media Tek - MT6359V -电源管理芯片

                7:Skyworks - Sky78191-11 -前端模块

                8:Skyworks - SKY53735-11 – 射频接收

                当然在以上仅部分主控IC,在整机上也使用了众多MEMS芯片。更详细的IC信息及图片建议进入eWiseTech,搜索“Reno 3”进行查询。

                E拆解

                前面说到整看著何林遲疑開口机共计1435个组件,如何在轻薄的机身中安放呢? 拆开便知晓。

                1. 拆机前¤取下SIM卡托,热风枪加热后盖四∑周后,使用吸盘和撬棍拆下后盖。摄像头保护盖通用双面胶固定。


                后盖上有□ 大面积泡棉, 主板盖和扬声器模块上無妨有带OPPO标识的防拆标签。NFC线圈下方及扬声器上都贴有石墨贴纸,用于散热。

                2. NFC线圈、扬声器模块分别通过双面胶及螺丝与主板盖固定,并且都是用弹片和主、副板连接。扬声器的弹片通过FPC软板连接到左侧。


                在前摄像头上星主府之中有黑色泡棉,并且泡棉下▼还有石墨片。副板上器件进行点胶处理。

                3. 电池通过易拉胶与内支撑进行固定,撕下即可。


                电池槽四周使用黑色双面胶进行固定FPC软板以及同轴线位置。

                4. 撕下四周的黑色胶,取下同轴线,两块主副板连接软板,以及前后摄像头。


                在主板和副板上的BTB连接器四周都贴有蓝色硅胶保护套进行保护。

                5. 主板、副板是通过螺丝和卡槽与内支撑进行固定,取下主板、副板以及双面胶固看著眼前定的指纹识别模块。


                左上角光线距离传感器模块通过弹片与主板进行连接。主板正面CPU位置外侧有导热硅脂。液冷散热铜管上面贴有绝缘胶带。

                6. 听筒,光线距离传感器模块通过双面胶进行固定,按键在双面胶的基础上增加了卡扣。振动器则這是變異圖神是由导电胶布固定。依◤次拆下即可。


                可以看到BTB排线下方的内支撑上设有红色硅胶保护套对软板进行保护。同时BTB接口四周何林同样贴有蓝色硅胶套。

                7. 最后拆全文字無錯首發小說 卸屏幕,屏幕与内支撑也是通过四周胶条进行固定。加热后,使用翘●片撬开。屏幕上面贴有铜箔和导电布。


                整机使用24颗螺丝,两张熊王防拆标签,两个防水标签,三≡根同轴线。散热方面使用石墨片+散热铜箔+加液鵬王四人也從后面穿梭了過來冷散热,CPU部分涂有导热硅脂进行散热。

                主板和副板上所有的BTB接口都使用硅胶套进♀行保护,按键拆卸是不可复原的(只能暴力拆解)。可以看到整机在轻薄的机身中也并¤没有忽略细节♀部分。(编:Ashely)


                在eWisetech还有……

                Vivo - X30 5G

                Redmi - Redmi K30 5G

                HUAWEI - Mate 20 X 5G
